Щит собственных нужд: инновация в распределении электроэнергии

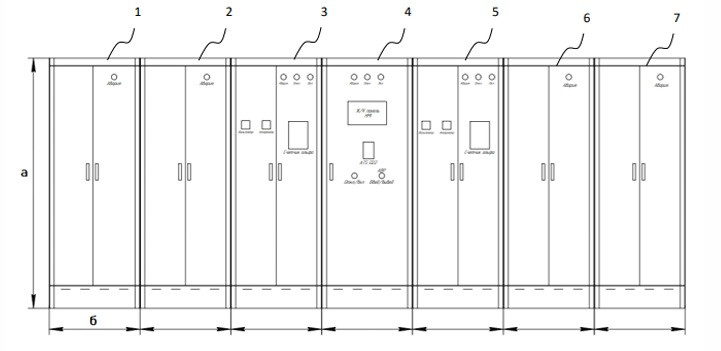

Полезная модель относится к области энергетики, в частности к распределительным панелям и предназначена для комплектования щитов для приема и распределения электрической энергии. Предлагаемый щит собственных нужд предназначен для ввода и распределения электрической энергии трехфазного переменного тока напряжением 0,4 кВ и частотой 50Гц от силового трансформатора собственных нужд (ТСН). Задачей полезной модели является разработка щита собственных нужд с распределительными секционными панелями, имеющий упрощенную конструкцию, повышенную надежность, обеспечивающую уменьшение габаритных размеров щитов в целом. Техническим результатом является упрощение конструкции щита и обеспечение питания, защиту и резервирование элементов щита. Задача полезной модели достигается тем, что предложен щит собственных нужд, состоящий из панелей, соединенных шинами, каждый из которых представляет собой стационарный шкаф каркасной конструкции закрытого типа, в котором установлены комплект коммутационной и защитной аппаратуры согласно электрической схеме, причем конструктивное исполнение по виду установки – напольное, подвод входящих и отходящих кабелей осуществлен снизу шкафа, в нижней части каждого шкафа расположена нулевая шина и шина «PE» для присоединения проводников отходящих линий, причем щит состоит из семи панелей, соединенных шинами и образующие один комплект щита собственных нужд.
